Обнаружитель БПЛА
- Сигнал не равен координатам
- Направление часто остаётся приблизительным
- Уровень сигнала не измеряет дальность
- Модель определяется не всегда
- Идентификатор доступен только при передаче
Обнаружитель БПЛА фиксирует признаки присутствия беспилотного аппарата и передаёт информацию оператору. Состав данных зависит от принципа работы устройства: радиочастотный детектор анализирует радиоэфир, радиолокационная станция отслеживает физический объект, а камера помогает визуально подтвердить цель. Поэтому сообщение «обнаружен дрон» может означать разные события. В одном случае система заметила характерный радиосигнал, в другом — движущийся объект, а в третьем — получила идентификационные данные от самого аппарата. Радиочастотные, радиолокационные, оптические и акустические датчики могут работать отдельно или дополнять друг друга.
Факт появления сигнала
Радиочастотный обнаружитель прежде всего сообщает о появлении активности, похожей на канал управления, телеметрии или передачи видео с БПЛА.
На экране или индикаторе могут отображаться:
- факт обнаружения;
- частотный диапазон;
- время появления сигнала;
- уровень тревоги;
- предполагаемый тип источника;
- продолжительность активности.
Само срабатывание ещё не подтверждает, что рядом находится конкретная модель дрона. В радиоэфире одновременно работают сети связи, видеопередатчики и другое беспроводное оборудование. Детектор сравнивает сигнал с известными признаками и оценивает вероятность его принадлежности к БПЛА.
Приблизительное направление
Некоторые устройства способны определить сектор или направление, откуда поступает сигнал. Для этого используются направленные антенны либо несколько разнесённых приёмников.
Оператор может увидеть:
- стрелку направления;
- обозначение сектора;
- азимут;
- сторону приближения;
- изменение направления во времени.
Такое показание не всегда является точными координатами. Оно указывает, с какой стороны зарегистрирован наиболее выраженный сигнал, но результат может меняться из-за отражений от зданий, рельефа, положения антенны и других источников радиоизлучения. В плотной застройке сигнал способен прийти к приёмнику после нескольких отражений. По этой причине направление используют как ориентир, а не как готовую точку на карте.
Уровень сигнала
Уровень принимаемого сигнала помогает оценивать изменение радиообстановки. Если значение растёт, источник может приближаться, менять положение или поворачиваться антенной в сторону детектора.
Однако высокий уровень не всегда означает малое расстояние. На показание влияют:
- мощность передатчика;
- направленность антенны;
- препятствия между источником и приёмником;
- высота полёта;
- отражения от поверхностей;
- фоновые радиопомехи;
- расположение самого обнаружителя.
Поэтому шкалу сигнала нельзя напрямую переводить в метры. Она показывает относительную интенсивность принятого излучения в конкретный момент.
Предполагаемый тип источника
Детектор может сопоставлять обнаруженный сигнал с внутренней базой признаков. В результате оператор получает предварительную классификацию. Даже уверенное определение семейства оборудования не всегда означает точное распознавание модификации. Разные аппараты могут использовать близкие технологии связи, а одна платформа — работать в нескольких режимах.
Система может указать:
- вероятный БПЛА;
- канал управления;
- видеопередатчик;
- цифровой или аналоговый сигнал;
- предполагаемое семейство оборудования;
- неопознанный источник.
Точность классификации зависит от программного обеспечения, состава базы и качества принятого сигнала. Если признаков недостаточно, корректнее показать неопознанную активность, чем присвоить ей конкретную модель.
Время обнаружения
Практически любое устройство сохраняет или отображает время срабатывания. Для одиночного предупреждения это отметка момента появления сигнала. В стационарной системе событие может дополняться историей наблюдения.
Журнал способен содержать:
- дату и точное время;
- продолжительность события;
- уровень сигнала;
- выбранную классификацию;
- направление;
- изменение параметров;
- подтверждение оператором;
- связанные изображения или записи.
История помогает отличить единичное срабатывание от повторяющейся активности. По журналу также можно сопоставить данные детектора с видеонаблюдением и другими средствами контроля.
Идентификационные данные
Некоторые БПЛА передают сведения, которые могут приниматься совместимым оборудованием. Набор данных зависит от платформы, установленного модуля и используемого стандарта. Идентификационные сведения также не объясняют цель полёта. Координаты и номер устройства описывают техническое состояние, но не намерения оператора.
При наличии доступной передачи система может получить:
- идентификатор аппарата;
- координаты БПЛА;
- высоту;
- скорость;
- направление движения;
- время сообщения;
- отдельные сведения о точке управления.
Получение таких данных возможно только тогда, когда аппарат их передаёт, а приёмник поддерживает соответствующий формат. Отсутствие идентификатора не означает, что дрона нет: система может обнаружить его другим способом.
Что показывает «Зонтик»
Название «Зонтик» используется для радиотехнических комплексов обнаружения БПЛА. Их конкретные возможности зависят от модификации и состава оборудования. Представленный МЧС комплекс «Зонтик» анализирует сигналы БПЛА и формирует звуковое предупреждение о приближении аппарата. Отдельные исполнения также предусматривают работу с видеосигналом.
Обнаружитель БПЛА «Зонтик» не следует воспринимать как устройство, которое при каждом срабатывании обязательно показывает точную модель и координаты. Итоговый набор данных определяется конфигурацией, антеннами, программным обеспечением и условиями приёма.
Детектор-обнаружитель БПЛА «Зонтик» может выводить:
- сообщение о радиочастотной активности;
- диапазон обнаруженного сигнала;
- уровень или приоритет тревоги;
- время события;
- доступные данные видеоканала;
- запись события в журнал.

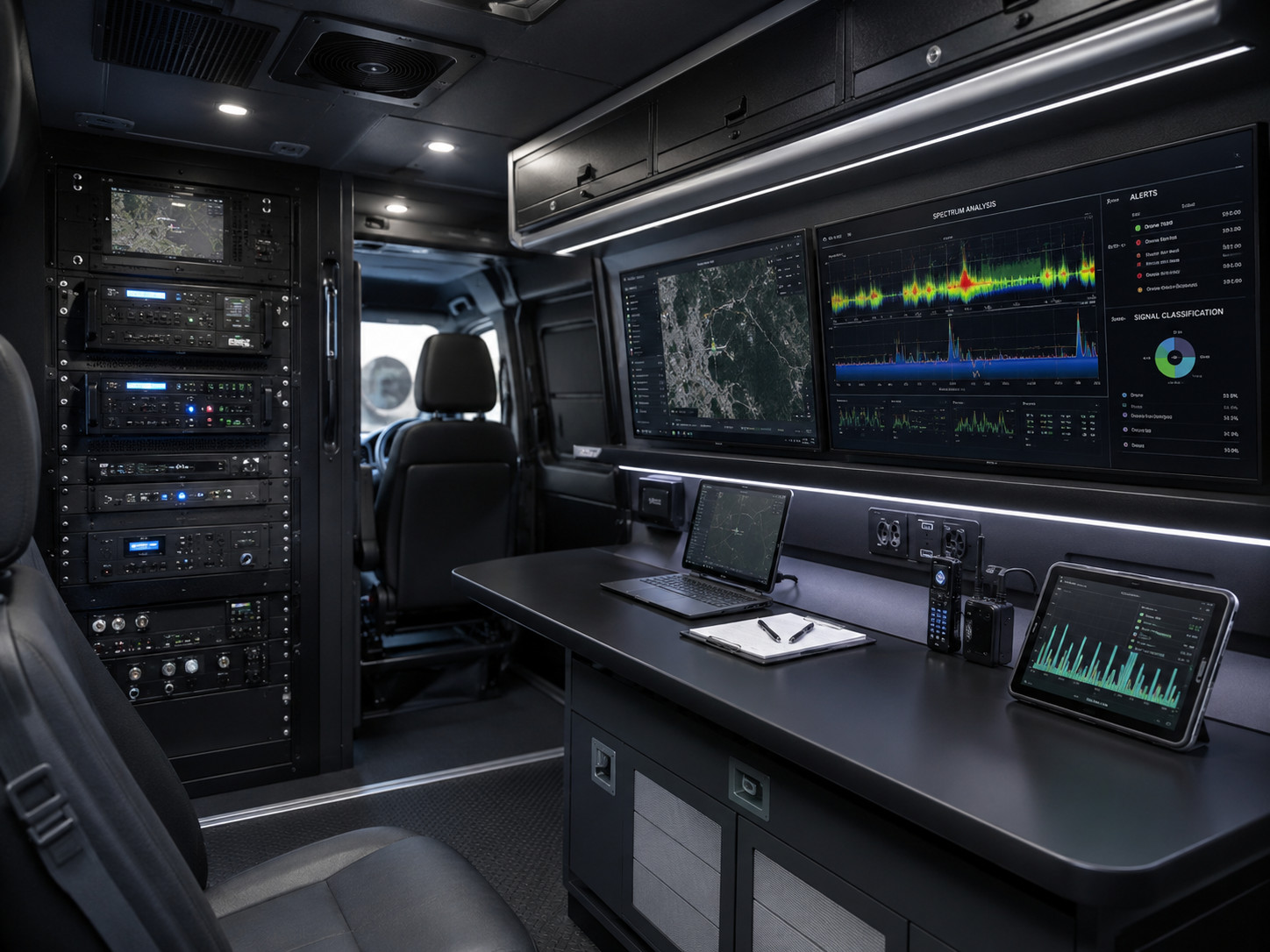

В радиотехнических версиях семейства также могут использоваться спектрограммы и панорамы радиоэфира. Они помогают оператору видеть структуру сигнала и изменение активности во времени.
Данные радиолокационной станции
МРЛС-обнаружитель БПЛА работает иначе. Радиолокационная станция регистрирует отражённый сигнал от физического объекта, поэтому её данные связаны прежде всего с положением и движением цели. Такой формат лучше показывает пространственные параметры, но сам по себе не всегда определяет производителя дрона или тип его радиоканала.

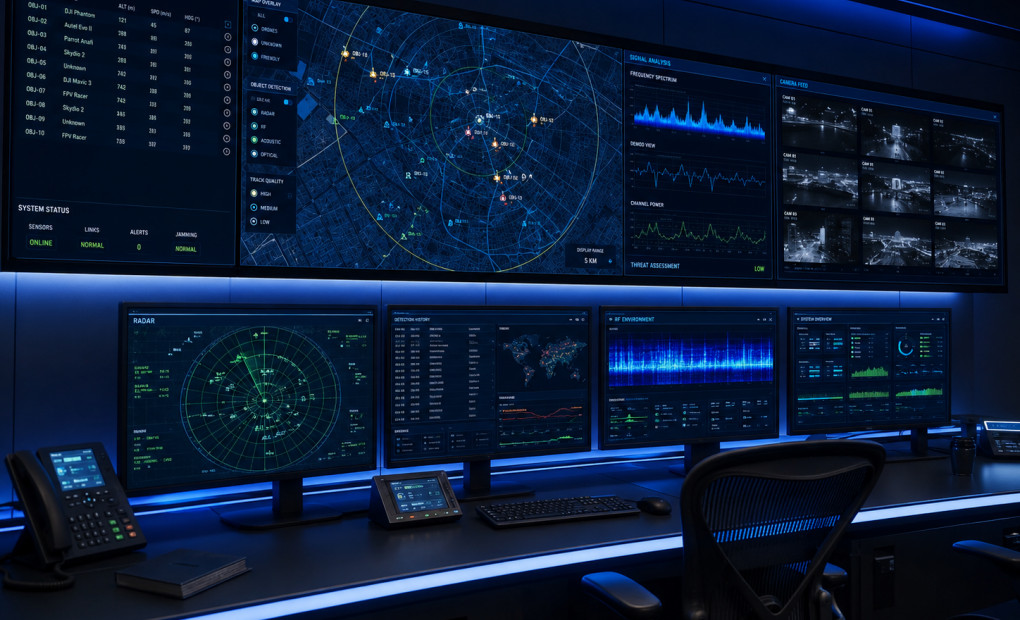

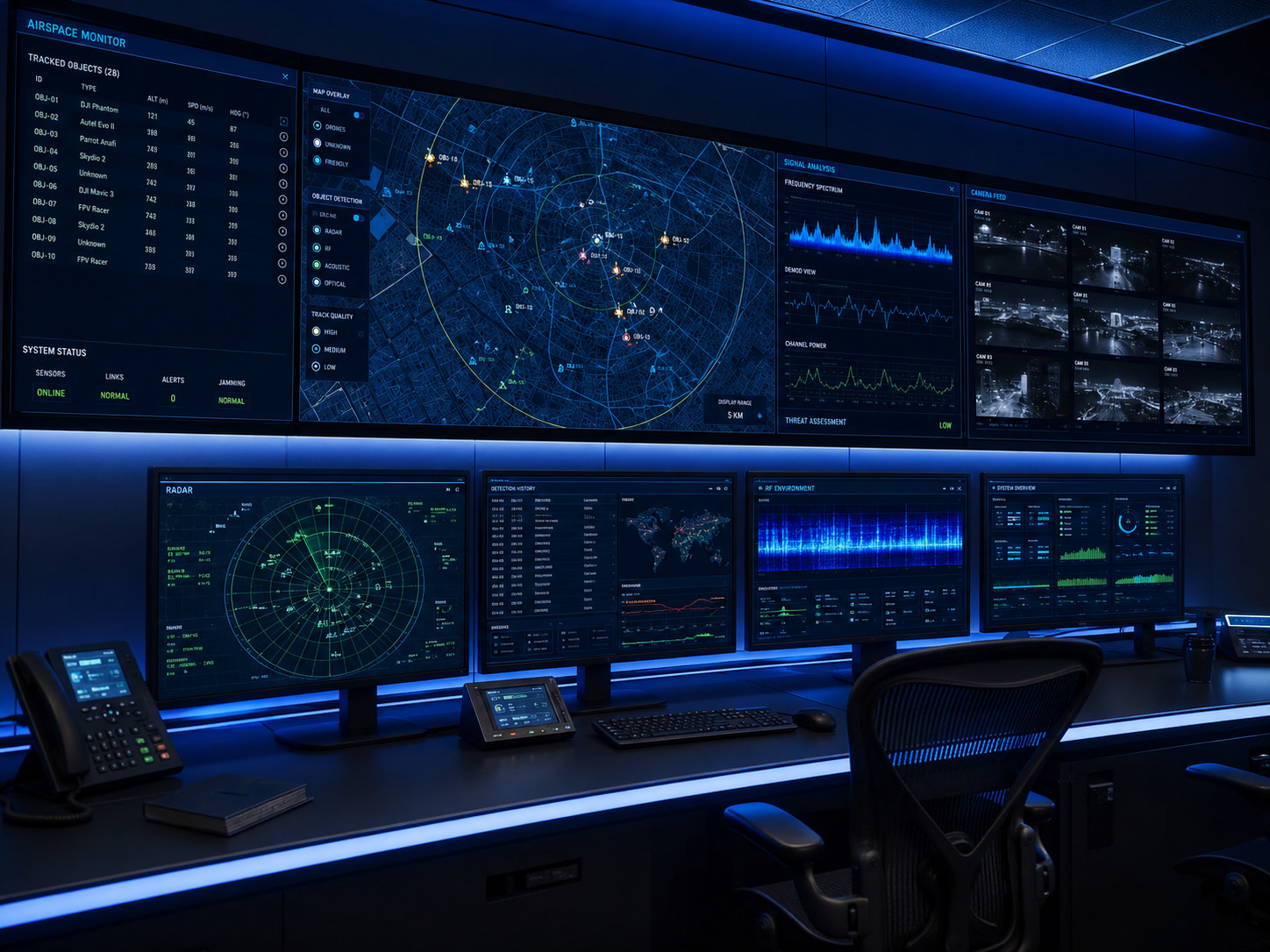

На рабочем экране могут отображаться:
- координаты цели;
- расстояние до объекта;
- азимут;
- высота;
- скорость;
- направление движения;
- траектория;
- время последнего обновления.
Радиолокационная система способна сопровождать объект после обнаружения, включая маловысотные или зависшие цели, если они находятся в рабочей зоне станции.
Чего детектор не гарантирует
Результат обнаружения необходимо отделять от предположений, которые нельзя подтвердить по одному сигналу. Радар способен построить траекторию, но не обязательно распознаёт марку аппарата. Радиочастотный детектор может классифицировать сигнал, но не всегда видит точное положение цели. Камера подтверждает внешний объект, однако её возможности зависят от расстояния, освещения и погоды.
Детектор не всегда определяет:
- точную модель БПЛА;
- серийный номер;
- координаты оператора;
- содержимое полезной нагрузки;
- назначение полёта;
- намерения владельца;
- степень опасности объекта.
Например, сильный радиосигнал не даёт точного расстояния, а направление на передатчик не всегда совпадает с направлением на сам дрон. Канал управления может исходить от пульта, тогда как видеосигнал передаётся с борта.
Как читать тревогу
Совпадение независимых признаков повышает достоверность. Например, радиочастотный обнаружитель фиксирует сигнал, радар показывает движущуюся цель, а камера подтверждает наличие квадрокоптера. Одно срабатывание остаётся основанием для проверки, но не даёт полной картины само по себе.
Сначала проверяют:
- Какой датчик сформировал событие.
- Насколько уверенной является классификация.
- Меняется ли уровень сигнала.
- Определено ли направление.
- Есть ли данные радара.
- Получен ли идентификатор.
- Подтверждается ли цель камерой.
- Повторяется ли событие в журнале.
Оповещение лучше оценивать по нескольким параметрам одновременно.
Обнаружитель БПЛА показывает только те данные, которые способен получить его датчик. Радиочастотная система фиксирует сигнал, его уровень и вероятный тип. Направленная антенна помогает определить сектор, а МРЛС отображает положение и траекторию физической цели. Идентификационные сведения доступны только при наличии подходящей передачи. Точная модель, координаты оператора и назначение полёта часто остаются неизвестными. Поэтому результат детектора следует рассматривать как набор технических признаков, а не как окончательное заключение об объекте.
