Обзор систем купольного подавления
- Планируйте интеграцию с РЛС и камерами наблюдения
- Настраивайте API или SNMP для централизованного мониторинга
- Проводите регулярную калибровку и проверку мощности
- Контролируйте температуру и состояние питания оборудования
- Обновляйте ПО и базы частот не реже одного раза в год
- Ведите логи и отчётность для анализа инцидентов
Система купольного подавления с набором круговых антенн — это стационарный комплекс радиоэлектронного противодействия, предназначенный для создания постоянной 360-градусной зоны защиты от беспилотных летательных аппаратов. Такие комплексы применяются на объектах, где требуется непрерывный периметральный контроль без ручного сопровождения целей: от промышленных предприятий и аэродромов до ведомственных объектов и массовых мероприятий.
Назначение и принципы работы
Купольная станция РЭБ подавляет каналы управления, навигации и телеметрии дронов, лишая их возможности выполнять полётное задание. Система формирует непрерывный радиочастотный «купол» — внутри него беспилотники теряют связь с оператором, теряют навигацию и часто переходят в аварийный режим посадки.
Задачи системы:
- защита объектов критической инфраструктуры;
- предотвращение несанкционированной съёмки и разведки;
- противодействие дронам с коммерческими и FPV-системами управления;
- поддержание радиомолчания на охраняемой территории.
Архитектура и ключевые элементы
Система купольного типа включает:
- центральный блок управления с микропроцессорным контроллером;
- блок питания и резервного электроснабжения (ИБП);

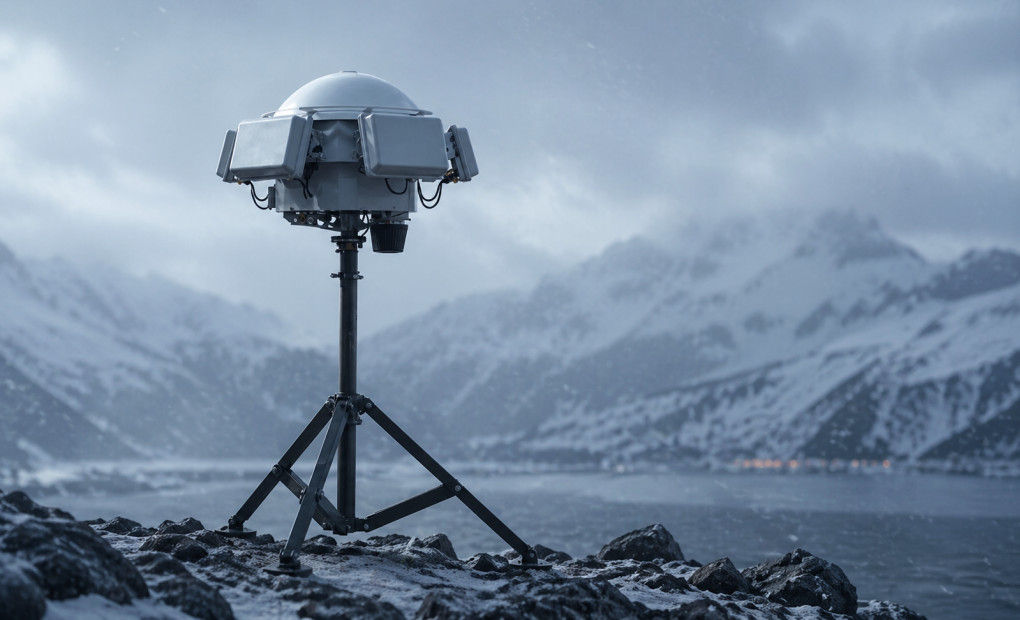

- набор круговых антенн, распределённых по окружности с перекрытием диаграмм направленности;
- модуль распределения мощности, обеспечивающий баланс сигналов по секторам.
Антенны формируют равномерное поле радиопомех. При необходимости отдельные сектора можно отключать, чтобы не мешать внутренним каналам связи или радиоуправляемым системам самого объекта.
Преимущества купольных систем РЭБ
Перед выбором формата защиты важно учитывать преимущества купольных комплексов — они обеспечивают стабильность и простоту эксплуатации. Основные преимущества:
Полное 360°-подавление без мёртвых зон.
Поддержка постоянного режима охраны без участия оператора.
Возможность объединения с РЛС, RF-детекторами, оптическими модулями.
Балансировка между секторами и адаптация под уровень внешних помех.
Подключение к SCADA или специализированной платформе мониторинга.
Несколько станций РЭБ купольного типа могут формировать единую многослойную систему защиты.
Практические особенности установки
Эффективность работы станции зависит от высоты и расположения антенн. Рекомендации:
- размещать антенны на открытых участках или крышах высотой от 6 до 10 м;
- учитывать отражающие конструкции и рельеф местности;
- проводить радиообследование для расчёта радиуса и профиля покрытия;
- предусмотреть заземление и молниезащиту при наружном монтаже;
- установить мачты или стойки из радиопрозрачных материалов, чтобы не вносить искажения в диаграмму излучения.
Интеграция с системами безопасности
Стационарные купольные системы РЭБ редко используются изолированно — они входят в состав комплексных решений безопасности объекта. Интеграция обеспечивает автоматизацию процессов обнаружения, классификации и подавления дронов. Варианты интеграции:
- Используются для раннего обнаружения и пеленгации БПЛА.
- Станция РЭБ получает данные о направлении и типе угрозы, выбирает соответствующий профиль частот.
- Обеспечивают визуальную идентификацию цели.
- Купольная система может автоматически активироваться при подтверждении угрозы.
- Через интерфейс Ethernet или оптоволоконную линию передаются телеметрия, статус модулей и журналы событий.
- Возможна интеграция по протоколам SNMP, Modbus TCP, REST API.
- Станция может синхронизироваться с громкоговорителями, средствами связи или барьерными установками.
- Все компоненты (обнаружение, камеры, подавление) объединяются под единым интерфейсом с возможностью построения сценариев реагирования.
Пример сценария интеграции:
РЛС фиксирует объект — передаёт координаты на модуль подавления — включается нужный сектор антенн купольной системы — система безопасности уведомляет операторов и фиксирует событие в журнале.
Обслуживание и контроль состояния
Станция РЭБ купольного типа рассчитана на непрерывную эксплуатацию, но требует планового обслуживания для поддержания стабильных характеристик. Эти процедуры позволяют снизить вероятность деградации сигнала, предотвратить рассогласование антенн и обеспечить непрерывную готовность системы к реагированию. Регламентные работы включают:
Проверка герметичности корпусов, состояния кабелей, креплений антенн и заземления. Также в рамках проверки проводится контроль выходного сигнала по каждому сектору антенн, сравнение с номинальными параметрами.
Проводится каждые 6–12 месяцев с использованием эталонных нагрузок и измерительных приёмников.
Проверка передачи данных на сервер, корректность работы интерфейсов SNMP, Modbus, API.
Установка обновлений для устранения уязвимостей, обновления баз данных частот и алгоритмов подавления.
Ведение журнала по температуре радиоблоков, уровню напряжения, состоянию резервных источников (ИБП).
Формирование сервисных отчётов и логов для передачи в эксплуатационную службу или службу безопасности.
Стационарная купольная система РЭБ — универсальное решение для защиты объектов от беспилотных угроз. Благодаря набору круговых антенн и модульной архитектуре она создаёт постоянное купольное поле радиоподавления на 360°, обеспечивая безопасность без участия оператора. Интеграция с системами обнаружения, централизованное управление и детализированное обслуживание делают эти комплексы надёжным инструментом для промышленных, ведомственных и инфраструктурных объектов.
