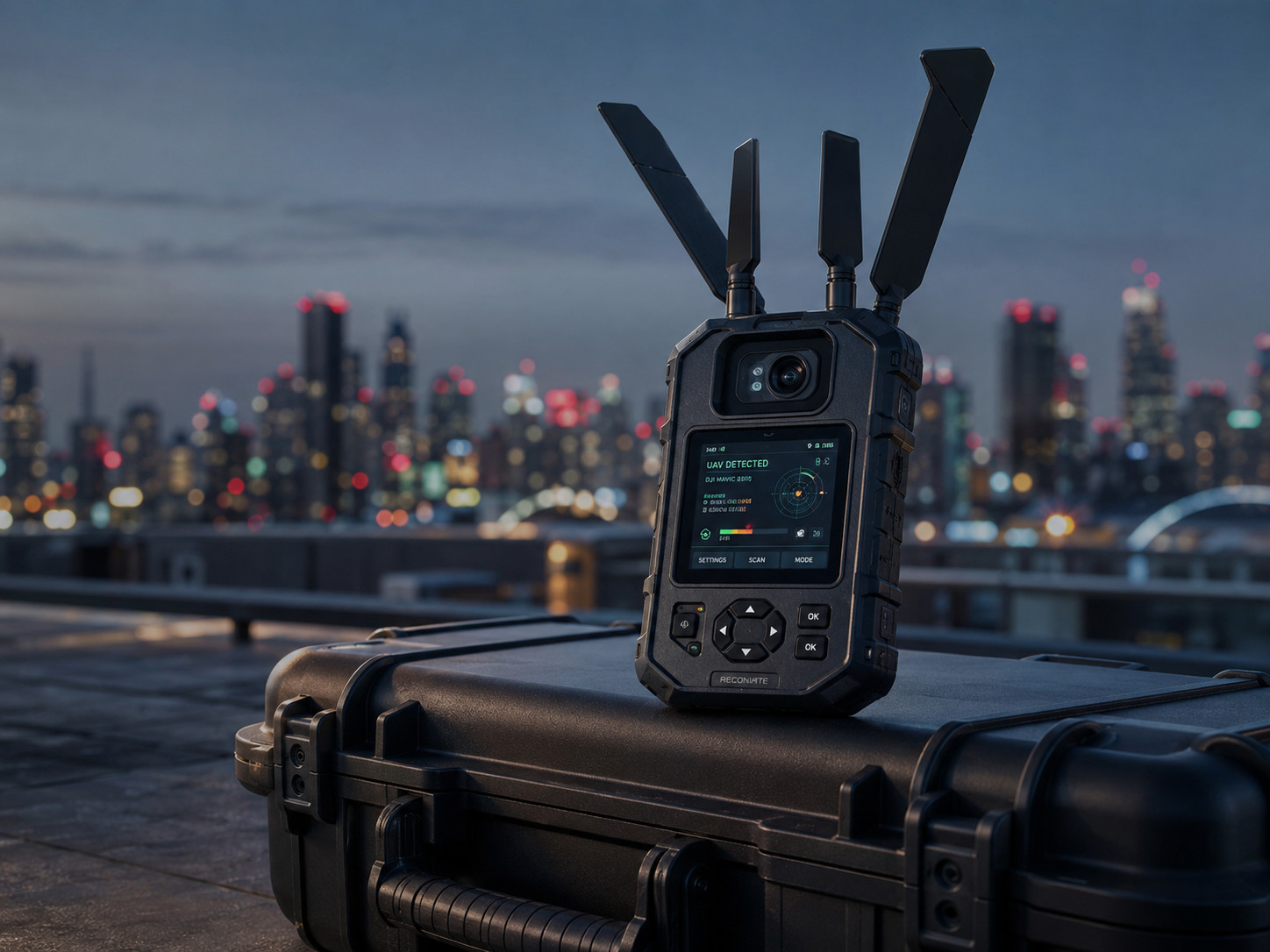

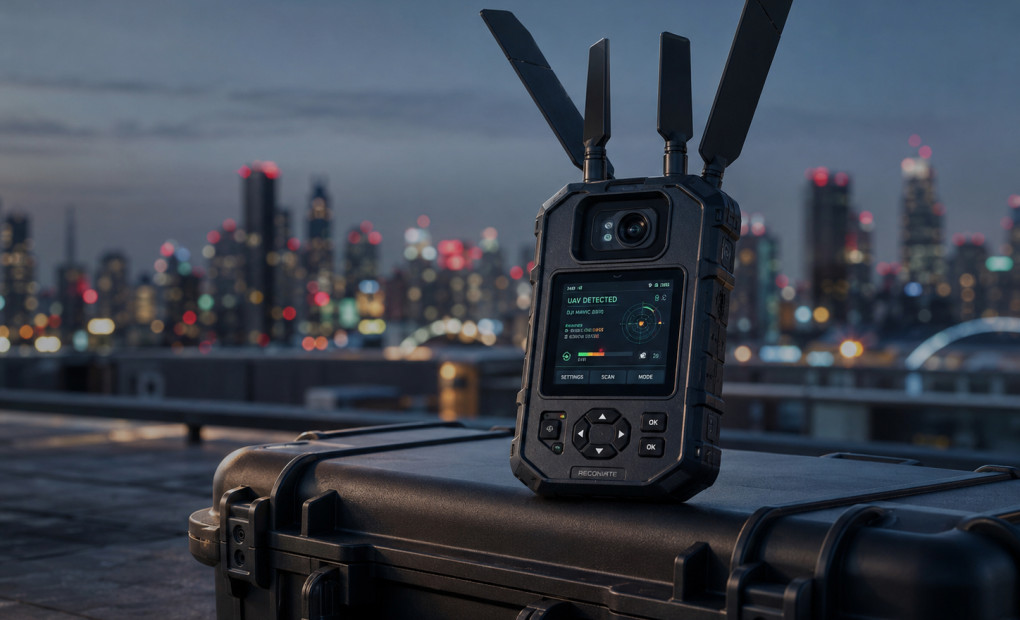

Обнаружитель БПЛА
- Помехи меняют картину радиоэфира
- Отражения искажают направление сигнала
- Птицы создают ложные цели
- Несколько датчиков уточняют тревогу
- Цена не гарантирует точность
Срабатывание детектора ещё не означает, что рядом точно находится беспилотный аппарат. Обнаружитель БПЛА сначала фиксирует определённый признак: радиосигнал, движущийся объект, изображение или характерный звук. Затем система должна отличить вероятный дрон от фоновой активности. Задача усложняется в городе, на промышленной площадке, возле аэропорта или крупного объекта связи. В таких местах одновременно работают маршрутизаторы, радиостанции, передатчики, камеры и телеметрическое оборудование. В поле зрения радара или камеры могут попадать птицы, транспорт и другие движущиеся объекты.
Почему срабатывание бывает ложным
Детектор не видит намерения оператора и не воспринимает объект так же, как человек. Он сравнивает полученные данные с заданными признаками.
Ложная тревога может возникнуть, когда:
- посторонний радиосигнал похож на канал связи дрона;
- отражение изменяет предполагаемое направление;
- радар фиксирует птицу или другой небольшой объект;
- камера теряет цель на сложном фоне;
- акустический датчик реагирует на технику;
- слабый сигнал определяется неуверенно;
- несколько источников работают одновременно.
Правильно настроенная система не должна автоматически объявлять каждый неизвестный сигнал БПЛА. Она оценивает продолжительность активности, изменение уровня, структуру сигнала и совпадение с известными профилями.
Wi-Fi и другие передатчики
Радиочастотный обнаружитель анализирует диапазоны, в которых работают различные беспроводные устройства. В этих же участках радиоэфира могут находиться сети Wi-Fi, системы видеонаблюдения, точки доступа, телеметрические модули и другие передатчики. Большое количество сигналов создаёт плотный фон. Детектору необходимо выделить из него активность, которая по своим признакам может относиться к управлению БПЛА или передаче видео.
Для классификации учитываются:
- частотный диапазон;
- ширина и структура сигнала;
- продолжительность передачи;
- повторяемость активности;
- изменение уровня во времени;
- совпадение с библиотекой признаков.
Одного совпадения по частоте недостаточно. Два устройства могут работать в одном диапазоне, но использовать разные способы передачи данных.
Отражения сигнала
В городе радиоволны распространяются не только по прямой линии. Они отражаются от зданий, металлических конструкций, техники и других крупных поверхностей. Из-за отражений детектор может принять сигнал сразу с нескольких направлений. Это затрудняет определение сектора, в котором находится источник. Иногда наиболее сильный отражённый сигнал приходит не с той стороны, где расположен сам аппарат.
На результат влияют:
- плотность застройки;
- высота зданий;
- металлические ограждения;
- крупная техника;
- расположение антенны;
- высота полёта объекта.
Поэтому направление, указанное радиочастотным детектором, часто является ориентировочным. Для уточнения могут использоваться дополнительные приёмники, повторные измерения или другие типы датчиков.
Птицы и движущиеся объекты
Радар регистрирует физическую цель по отражённому сигналу. Однако небольшой объект в воздухе не обязательно является дроном. Птица может зависнуть в потоке воздуха, резко изменить направление или лететь с близкой к дрону скоростью. Поэтому радиолокационная отметка часто требует проверки камерой или сопоставления с радиочастотной активностью.
Похожую картину могут создавать:
- птицы;
- воздушные шары;
- лёгкие предметы;
- удалённые воздушные суда;
- техника на возвышенности;
- движущиеся части сооружений.
Для классификации радар оценивает скорость, направление, размеры отражающей поверхности и характер движения. Но отдельного признака не всегда достаточно.
Камеры и акустические датчики
Оптическая камера помогает увидеть объект, но её возможности зависят от условий наблюдения. Небольшой дрон сложно различить на фоне деревьев, зданий или облаков. Камера и акустический канал полезны как дополнительные средства проверки, но не всегда подходят для самостоятельного первичного обнаружения.
Качество подтверждения снижают:
- туман и осадки;
- слабое освещение;
- яркое встречное солнце;
- сложный фон;
- большое расстояние;
- резкое движение цели.
Акустический датчик анализирует шум двигателей и пропеллеров. Ему могут мешать транспорт, вентиляция, строительные работы, генераторы и сильный ветер.
Как анализируется тревога
После анализа тревоге может присваиваться уровень достоверности. Например, интерфейс способен различать неизвестную активность, вероятный БПЛА и цель, подтверждённую несколькими средствами наблюдения. Обнаружитель дронов и БПЛА может оценивать событие в несколько этапов.
Система проверяет:
- Похож ли сигнал на известный профиль.
- Как долго сохраняется активность.
- Изменяется ли уровень сигнала.
- Повторяется ли событие.
- Есть ли движущаяся цель.
- Подтверждается ли объект камерой.
- Совпадают ли данные нескольких датчиков.
Такая градация помогает оператору не воспринимать каждое срабатывание одинаково.
Влияние цены на фильтрацию сигнала
Цена обнаружителя БПЛА зависит от состава оборудования, количества антенн, вычислительной мощности, программного обеспечения и поддерживаемых способов обнаружения. Недорогая модель может выполнять базовую задачу: фиксировать активность в определённых диапазонах и подавать предупреждение. Однако у неё может быть меньше возможностей для классификации, настройки порогов и анализа нескольких сигналов одновременно.
Более сложные системы могут включать:
- несколько приёмных каналов;
- направленные антенны;
- обновляемые библиотеки признаков;
- анализ сигнала во времени;
- журнал событий;
- определение сектора;
- интеграцию с камерой или радаром;
- настройку под конкретную площадку.
Наличие этих функций способно снизить число лишних тревог, но высокая стоимость сама по себе не гарантирует точность. Даже дорогая система требует правильного размещения, настройки и проверки в реальной радиочастотной обстановке. Сравнивать модели следует не только по цене и заявленной дальности. Важнее узнать, как устройство фильтрует фон, обновляется ли его база признаков и каким способом оператор может проверить тревогу.
Дешёвая модель не всегда ошибается
Простое устройство может хорошо работать на открытой местности с небольшим количеством посторонних сигналов. В такой обстановке ему легче выделить характерную активность.
Проблемы чаще проявляются в сложных условиях:
- в центре города;
- рядом с базовыми станциями;
- возле промышленных объектов;
- при большом количестве сетей Wi-Fi;
- среди металлических конструкций;
- при одновременной работе нескольких передатчиков.
В таких местах преимущество получают не просто дорогие, а правильно подобранные системы с подходящей фильтрацией и возможностью настройки.
Проверка на месте
Работу обнаружителя желательно оценивать там, где он будет использоваться. Лабораторные характеристики не показывают всех особенностей конкретной площадки.
Перед постоянной эксплуатацией проверяют:
- уровень фонового радиоизлучения;
- количество посторонних тревог;
- влияние зданий и рельефа;
- удобство размещения антенны;
- стабильность определения направления;
- работу в разное время суток;
- понятность уведомлений;
- ведение журнала событий.
Фоновая обстановка может меняться. Например, в рабочее время активно используется больше беспроводных устройств, чем ночью или в выходные дни.
Несколько датчиков
Один тип датчика показывает только часть картины. Радиочастотный модуль обнаруживает сигнал, но может не видеть автономный аппарат без активной радиосвязи. Радар фиксирует физическую цель, но не всегда определяет её тип. Камера подтверждает объект только при достаточной видимости.
Объединение датчиков позволяет сопоставить независимые данные:
- радиочастотную активность;
- направление на источник;
- радиолокационную отметку;
- траекторию;
- оптическое изображение;
- тепловой признак;
- акустический сигнал.
Если несколько источников указывают на одну цель, достоверность тревоги повышается. При расхождении данных событие требует дополнительной проверки.
Роль оператора
Автоматическая классификация сокращает объём ручной работы, но не всегда заменяет оценку специалиста. Оператор должен понимать, какой датчик сформировал тревогу и насколько надёжен полученный результат.
При проверке события учитываются:
- источник оповещения;
- уровень достоверности;
- продолжительность активности;
- направление;
- повторяемость;
- данные других датчиков;
- обстановка на территории.
Обнаружитель предоставляет технические признаки, но не определяет намерения владельца аппарата. Даже подтверждённое присутствие дрона не объясняет цель его полёта.
Ложные тревоги возникают из-за плотного радиоэфира, отражений, посторонних передатчиков и движущихся объектов. Каждый тип датчика сталкивается со своими помехами: радиочастотным системам мешают другие сигналы, радарам — фоновые цели, камерам — плохая видимость, акустическим устройствам — окружающий шум. Цена обнаружителя БПЛА может зависеть от качества фильтрации, числа датчиков и возможностей программного анализа. Однако точность определяется не стоимостью отдельно, а соответствием оборудования условиям площадки, грамотной настройкой и возможностью подтвердить тревогу несколькими способами.
